Flex M

본문

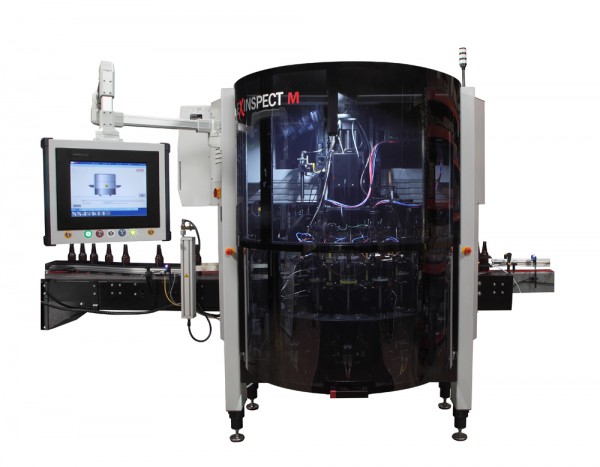

Flex M

유리병 검사 설비

우수한 품질의 Multi-검사 시스템

5개의 Station으로 구성

Round및 Non - round container 의 넓은 범위의
결점들을 대한 검사 수행

모든 작동이 Servo controlled handler을 통해 이루어짐

최소한의 Job change 부품 소요

실제보수 유지 비용이 불필요

쉬운작동

기본 검사

Mechanical min/ max plug 및 ring qauging - Station 1에서 수행

Check 검사 (LED Light, photovoltaic sensors) - Station 2,3 및 4 에서 수행

Dip, Saddle 및 height Guaing - Station 3에서 수행

Mold number reading ( dot code) - Station 3에서 수행

다음의 결점들에 대하여 검사 수행

1. Chocked Neck

2. Oversized ring

3. Finish, Neck, Shoulder, body, Heel 및 Base check ( 3 Stations, 25 channel 까지)

4. Over max. 및 under Min. height

5. Thinwall (추가 사양인 광학적 동체 검사 (선택 사양) 로서 검사 수행)

전기 : 230VAC, 3 phase / 50/60 Hz, 25 amps (고객의 요구 하는 사양에 맞게 변경 가능)

Air 요구량 :

최소 : 3.5 bar ( 50 psi)

최대: 9.7 bar (140 psi)

최대소비량 : 0.8-0.85 cm³ / hour. ( 25-30 cfm)

검사 유리병 범위 :

동경 : 16-132mm (.625 - 5.19 inch)

높이 : 38-381mm (1.5 - 15 inch.)

Round와 Non -round ware 가능

Machine 속도 320 bpm . 최대( 18 pocket star wheel)160 bpm 최대 ( 9 pocket star wheel)
* 실제적인 검사 속도는 유리병의 크기, 카메라 수량, 검사 항목에 따라 결정됨

Dimension

길이 2,000 mm ( 78.75 inch)

넓이 1,270mm (50 inch)

Conveyor위의길이
(Covers closed) : 1,303 mm(51.3 inch)
(Covers Open) : 1,569 mm ( 61.89 inch))
